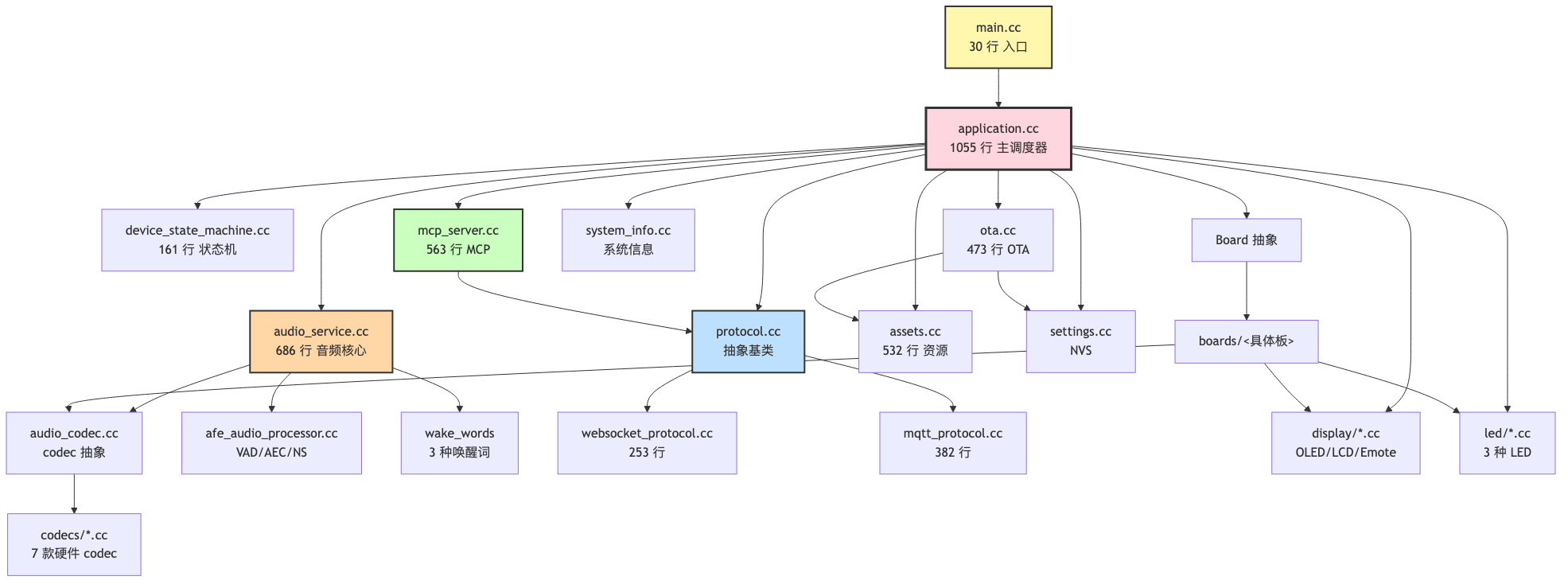

图 11 - 核心文件依赖关系

哪个 .cc 依赖哪个 .cc？想改某个文件会牵涉到哪些其它文件？

如果上方图无法显示，点这里看 PNG 版本

三个核心圈​

中央枢纽：application.cc（1055 行）​

这是整个固件的"中央调度器"。所有子系统都和它直接挂钩：

  • 音频子系统：audio_service.cc
  • 协议层：protocol.cc + 实现
  • MCP：mcp_server.cc
  • OTA：ota.cc
  • 资源：assets.cc
  • 显示/灯：display/、led/
  • 板子：Board

改 application.cc 要小心——会影响所有子系统的事件分发。

协议子系统​

protocol.cc (抽象)
    ├── websocket_protocol.cc (WSS)
    └── mqtt_protocol.cc (MQTT+UDP)

application.cc → 二选一动态创建 → Protocol*

加新协议（比如 HTTP/2）只需新增一个继承 Protocol 的实现，改 InitializeProtocol() 一行。

音频子系统​

audio_service.cc (核心调度，686 行)
    ├── audio_codec.cc (硬件 codec 抽象)
    │     └── codecs/*.cc (7 款具体 codec)
    ├── afe_audio_processor.cc (AFE 前端)
    └── wake_words/*.cc (3 种唤醒词)

audio_service.cc 协调 3 个 FreeRTOS 任务和 5 个队列；具体硬件 codec 由 board 选；AFE 和唤醒词由 Kconfig 选。

改动影响范围矩阵​

想改牵涉文件
加新 MCP 工具板子的 Initialize*Tools() 函数（独立的）
加新唤醒词模型wake_words/、audio_service.cc（注册一个新的）
加新音频 codeccodecs/<新 codec>.cc、main/CMakeLists.txt（加入编译）
加新显示屏型号对应 board.cc 的 InitializeDisplay()（不影响其它板）
加新协议protocols/<new>.cc、application.cc::InitializeProtocol()
加新板子boards/<new>/、Kconfig、main/CMakeLists.txt
改状态机device_state.h、device_state_machine.cc、application.cc::HandleStateChangedEvent
改 OTA 服务器改 sdkconfig 的 OTA_URL、不动代码

看图小技巧​

颜色编码：

  • 黄色 main.cc：入口，只调一行 Application::GetInstance().Initialize()
  • 粉色 application.cc：调度中枢
  • 橙色 audio_service.cc：音频核心
  • 蓝色 protocol.cc：网络抽象
  • 绿色 mcp_server.cc：工具协议

一句话讲清​

"application.cc 是中心；下面 5 大子系统（音频/协议/MCP/OTA/资源）通过抽象接口接进来；改任一子系统的具体实现不影响其它。Board 处于"硬件最末端"，它知道所有硬件但其它模块不知道它具体是谁。"

关联章节​

  • /01-overview §1.5（全文件分级总览表）
