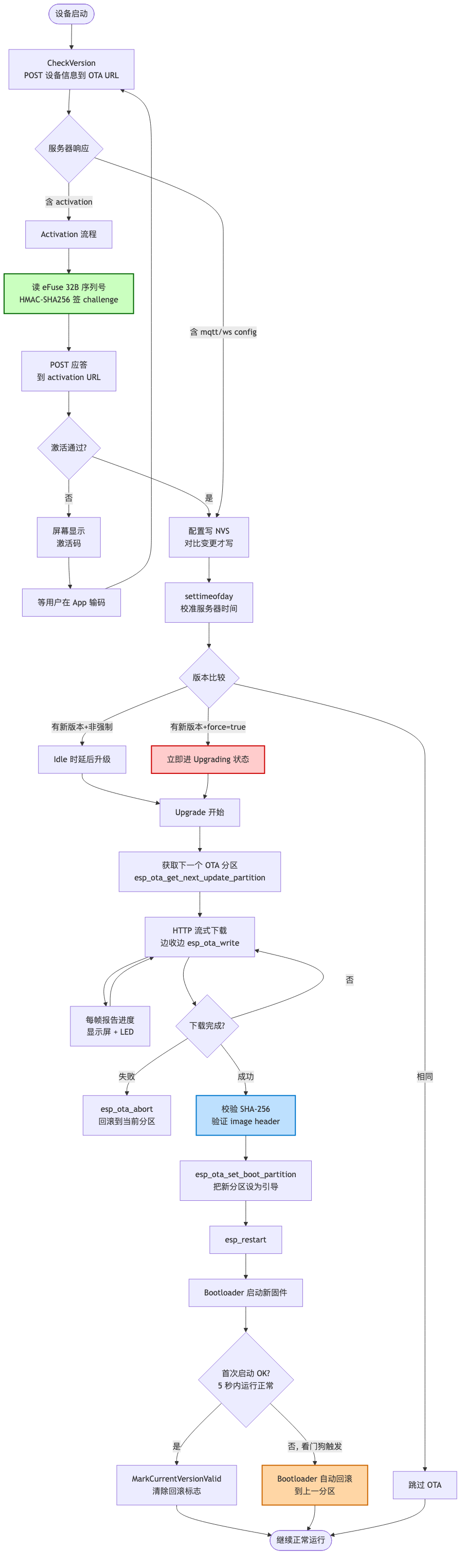

图 8 - OTA 升级流程

设备怎么远程升级固件而不会变砖？这张图把整个 A/B 双分区 + 防回滚的逻辑说清楚。

如果上方图无法显示，点这里看 PNG 版本

整体思路​

ESP32 把 Flash 切成两个对称的 OTA 分区 ota_0 和 ota_1（各 4MB）。

  • 任何时刻只有一个分区在运行；
  • 升级时把新固件写到另一个分区；
  • 写完用 esp_ota_set_boot_partition 把启动指针切过去；
  • 重启加载新固件；
  • 新固件如果跑不起来（看门狗触发），Bootloader 自动回滚到旧分区 —— 这就是防砖机制的核心。

6 个关键步骤​

Step 1: CheckVersion — 设备自报家门​

设备 POST 自己的信息（mac / 当前版本 / 芯片型号 / 屏幕信息 / 分区表 / 已运行固件 SHA-256）到 OTA_URL。

服务器响应里含：

  • 激活信息（首次开机要走激活流程）
  • MQTT/WebSocket 配置（自动下发）
  • 服务器时间（用来 settimeofday，国内 NTP 经常被墙时这是兜底方案）
  • 新固件 URL + 版本号 + 是否强制

Step 2: 激活流程（仅首次或更换设备）​

服务器质询 → 设备用 eFuse 内的 32 字节序列号 HMAC-SHA256 签名 → 应答。

为啥用 eFuse？ eFuse 是芯片内不可改写的存储，签名密钥永远不出芯片，复制设备的人没法绕过激活。

Step 3: 版本比较 + 决定升级时机​

  • 版本相同 → 跳过
  • 有新版本 + force=false → 等设备进 Idle 时再升级（不打断用户）
  • force=true → 立刻进 Upgrading 状态

Step 4: 流式下载 + 写 Flash​

HTTP GET 固件 → 边收边 esp_ota_write → 进度回调

不是先下载到 RAM 再写——而是边收边写，因为 4MB 固件根本放不进 RAM。OTA_WITH_SEQUENTIAL_WRITES 选项让 ESP-IDF 自动处理擦写边界。

Step 5: 校验​

  • SHA-256 校验完整性（防下载错乱）
  • image header 校验芯片型号匹配（防把 ESP32 固件刷到 ESP32-S3）

Step 6: 切分区 + 重启 + 防回滚​

  • esp_ota_set_boot_partition() 把新分区设为启动
  • esp_restart() 重启
  • 新固件启动第一件事：开 1 秒看门狗，如果在指定时间内没 MarkCurrentVersionValid()，bootloader 下次启动会自动回滚

MarkCurrentVersionValid 在哪调？小智项目在 Application 跑到 Idle 状态后调——说明完整的初始化+联网+协议建链都过了，这版固件确实可用。

一句话讲清​

"双分区轮流升级，新固件下载到备用分区；校验签名通过才切启动指针；首次跑不通自动回滚到老分区。整个过程对用户透明，最多看到一次重启。"

关联章节​

  • /07-system-services §7.3（OTA）
  • /10-build-and-tools §10.4（分区表）
