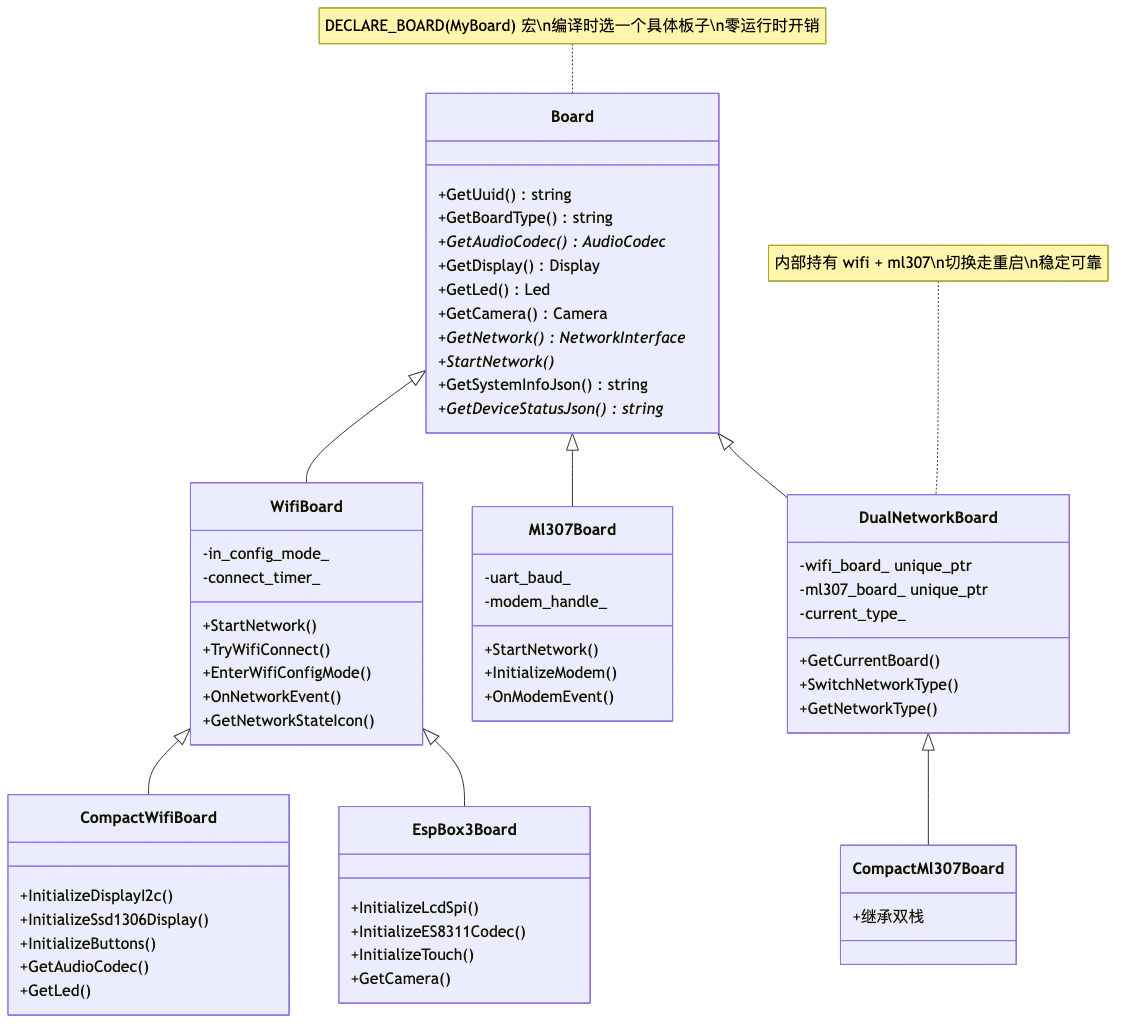

图 10 - 板级架构类图

110 个板子是怎么组织在一起的？哪些是父类哪些是子类？

如果上方图无法显示，点这里看 PNG 版本

4 层继承结构​

              Board (抽象)
                  ▲
       ┌──────────┼──────────┐
       │          │          │
   WifiBoard  Ml307Board  DualNetworkBoard
       ▲                       ▲
   ┌───┴───┐                   │
 具体板子              （内部持有上面两个）

第 1 层：Board 抽象基类​

定义"所有板子都得回答的问题"：

  • GetAudioCodec() — 你用什么 codec？
  • GetDisplay() — 你有屏吗？什么屏？
  • GetLed() — 你有指示灯吗？什么样的？
  • GetCamera() — 有摄像头吗？
  • GetNetwork() — 你的网络栈？

凡是**纯虚函数（带 ）的必须实现*，其它有默认实现可省。

第 2 层：网络栈维度的派生​

  • WifiBoard：Wi-Fi 板的网络管理（Wi-Fi 凭证 / 配网 / 重连）
  • Ml307Board：4G 板的 Modem 管理（AT 命令 / PPP / SIM 状态）
  • DualNetworkBoard：双栈板的切换逻辑

第 3 层：具体板子​

继承前面任一个，根据板子的硬件做最终实现：

  • CompactWifiBoard（面包板）继承 WifiBoard
  • EspBox3Board（Espressif Box 3）继承 WifiBoard
  • CompactMl307Board（4G 面包板）继承 DualNetworkBoard

单例工厂​

#define DECLARE_BOARD(BoardCls) \
    void* create_board() { return new BoardCls(); }

class Board {
    static Board& GetInstance() {
        static Board* instance = (Board*)create_board();
        return *instance;
    }
};

每个 <name>_board.cc 文件末尾用 DECLARE_BOARD 宏注册一个全局 create_board() 函数。链接时只能有一个——所以 CMake 在编译期就把无关的板子排除掉，零运行时开销。

DualNetworkBoard 的"重启切换"哲学​

为啥不在运行时切换网络栈？因为：

  • 切换涉及关闭 socket、关闭网络驱动、重启另一套驱动；
  • 还要重建 MQTT/WebSocket 连接、重新激活、重新建立 MCP 会话；
  • 状态非常复杂，bug 风险高。

索性重启了事——4 秒搞定，比手忙脚乱切换还稳定。

一句话讲清​

"Board 是个抽象接口，4 层继承：抽象 → 网络栈分类 → 具体板。每个板子用宏注册自己，CMake 编译期选其中一个；运行时永远不需要判断"现在是哪个板子"——多态搞定。"
